Tấm Flashing Kiểu Sóng Roman - Bold Roll



 HƯỚNG DẪN LẮP ĐẶT TẤM FLASHING DÙNG CHO KIỂU SÓNG ROMAN VÀ BOLD ROLL

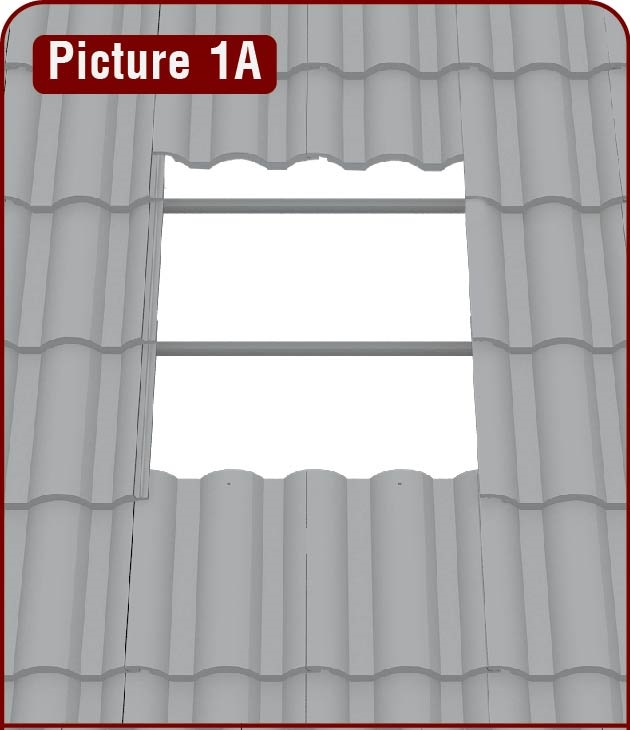

Bước 1AKiểu lợp thẳng hàng

Gỡ 4 viên ngói ở vị trí cần lắp đặt tấm flashing như hình bên và dịch chuyển 2 viên phía trên lên cao hơn so với với các viên còn lại.

Lưu ý: đặt Zepher ở trên mái vị trí càng cao càng tốt (thông thường từ hàng ngói thứ 3 tính từ đỉnh / nóc mái).Để Zepher hoạt động hiệu quả, cần đặt Zepher ở vị trí cao nhất trên mái và hơi nghiêng về hướng Nam. Nên tránh các vị trí mà Zepher có thể bị che khuất ánh nắng. Gỡ bỏ các viên ngói ra sao cho nhìn thấy được các thanh mè bên dưới. (tại vị trí không có thanh rui) và có thể cắt bỏ bất cứ phần nào của trần mái như la phông, tấm cách nhiệt …gây cản trở việc thông gió khi Zepher hoạt độngTuy nhiên không được cắt bỏ các kết cấu chịu lực của mái như rui, mè trong trường hợp không thể đặt Zepher ở vị trí nào có thể tránh được các kết cấu này. (hình 1A)



Description: D:\LAMA-THOM\3. INTERNET MKT\website malaysia - update\Zepher and new products\UNIVERSAL FLASHING Picture-01A.jpg

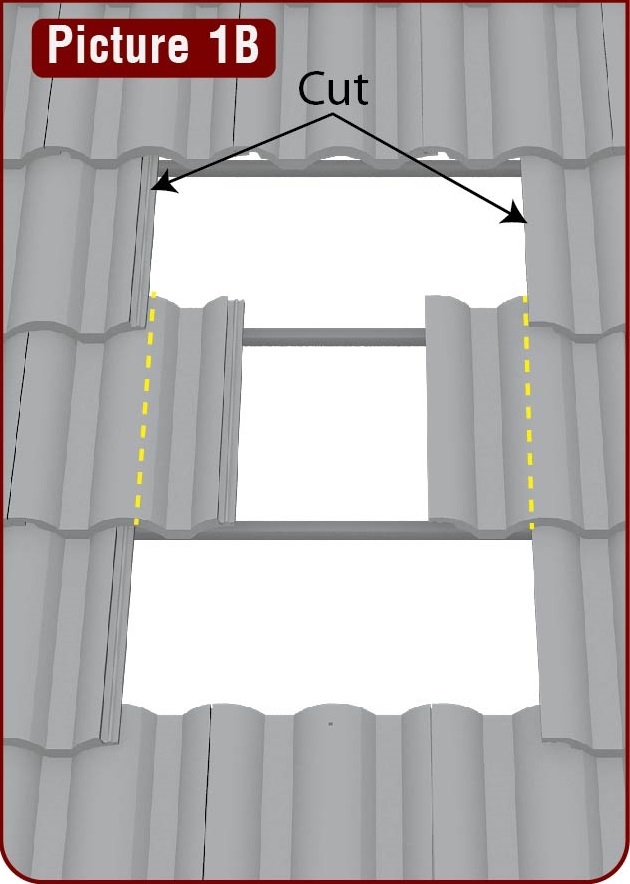

Bước 1B-1Kiểu lợp so le

Gỡ 7 viên ngói ở vị trí cần lắp đặt tấm flashing như hình bên.

Lưu ý: đặt Zepher ở trên mái vị trí càng cao càng tốt (thông thường từ hàng ngói thứ 3 tính từ đỉnh / nóc mái).Để Zepher hoạt động hiệu quả, cần đặt Zepher ở vị trí cao nhất trên mái và hơi nghiêng về hướng Nam. Nên tránh các vị trí mà Zepher có thể bị che khuất ánh nắng. Gỡ bỏ các viên ngói ra sao cho nhìn thấy được các thanh mè bên dưới. (tại vị trí không có thanh rui) và có thể cắt bỏ bất cứ phần nào của trần mái như la phông, tấm cách nhiệt …gây cản trở việc thông gió khi Zepher hoạt độngTuy nhiên không được cắt bỏ các kết cấu chịu lực của mái như rui, mè trong trường hợp không thể đặt Zepher ở vị trí nào có thể tránh được các kết cấu này.

Đối với 2 viên ngói ở giữa, cắt bỏ ½ viên ngói mỗi bên. Sau đó, dùng vít và kẹp ngói cắt cố định 2 viên ngói cắt này. (hình 1B)



Description: D:\LAMA-THOM\3. INTERNET MKT\website malaysia - update\Zepher and new products\UNIVERSAL FLASHING Picture-01B.jpg

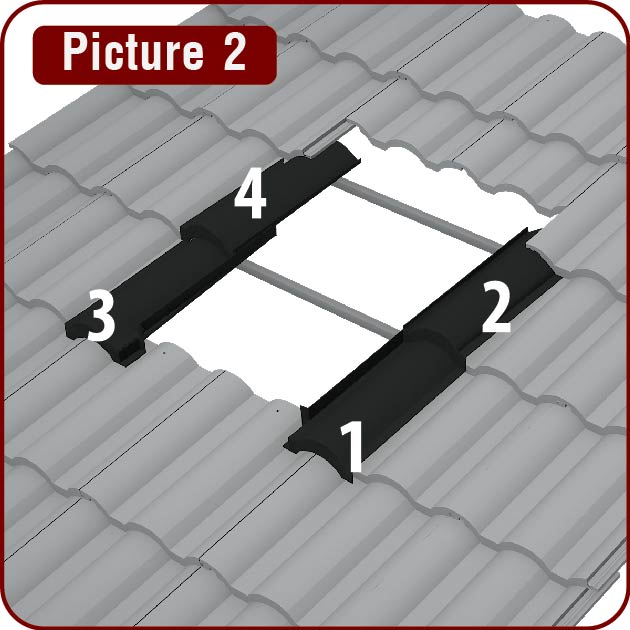

Bước 2

Lắp 4 tấm flashing phụ (gồm Tấm dưới bên phải, Tấm trên bên phải, Tấm dưới bên trái, Tấm trên bên trái) vào đúng vị trí như hình bên dưới. (hình 2)



Description: D:\LAMA-THOM\3. INTERNET MKT\website malaysia - update\Zepher and new products\UNIVERSAL FLASHING Picture-02.jpg

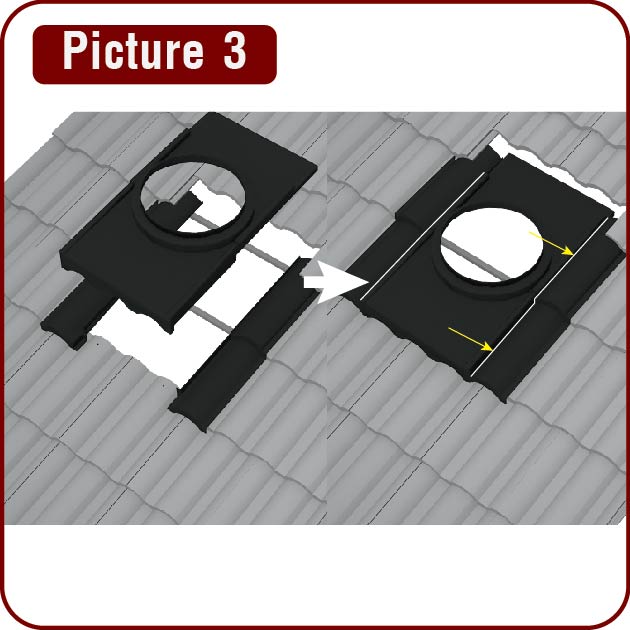

Bước 3

Đặt tấm flashing chính ở giữa lên trên các tấm flashing phụ vừa lắp (hình 3)



Description: D:\LAMA-THOM\3. INTERNET MKT\website malaysia - update\Zepher and new products\UNIVERSAL FLASHING Picture-03.jpg

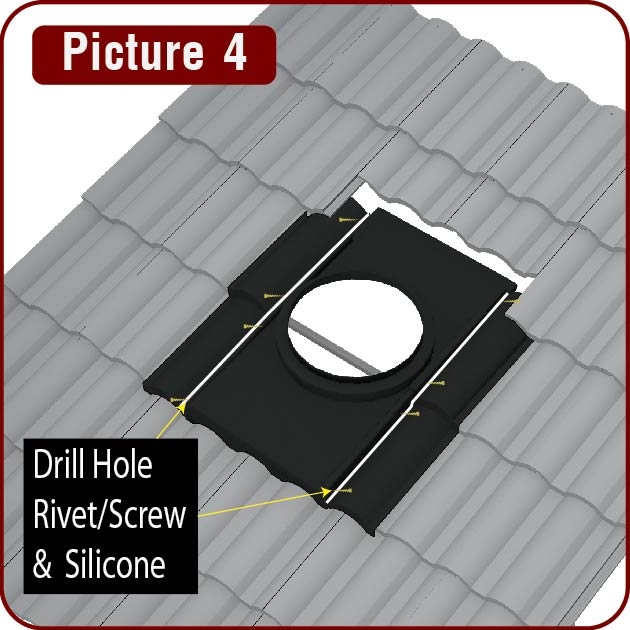

Bước 4

Khoan 2 lỗ khoảng 6mm (có thể phải điều chỉnh lỗ này nhỏ hơn vì 6mm lớn quá không thể dùng ri-vê được) xuyên qua chỗ chồng mí giữa tấm flashing chính ở giữa và flashing phụ. Có 4 flashing phụ nên cần khoan tổng cộng 8 lỗ. Vị trí các lỗ khoan phụ thuộc vào độ chồng mí của các viên ngói được lợp trên mái (mép dưới các tấm flashing chính và phu cần nằm thẳng hàng với hàng ngói). Tại các lỗ khoan, dùng ri-vê để cố định tấm flashing chính & phụ với nhau. Sử dụng keo silicone màu đen (được ưu tiên hơn) hoặc màu xám để kết dính tấm flashing ở giữa và các tấm xung quanh ngay tại mối nối. (hình 4)

Description: D:\LAMA-THOM\3. INTERNET MKT\website malaysia - update\Zepher and new products\UNIVERSAL FLASHING Picture-04.jpg

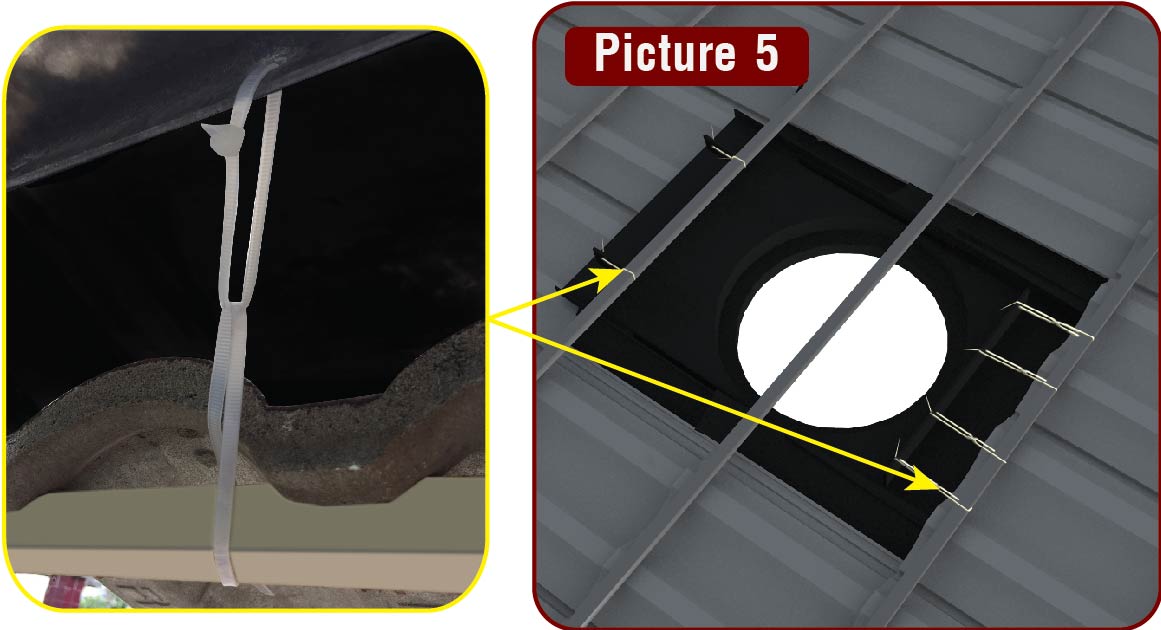

Bước 5

Luồng sợi dây cột cáp nhựa (sợi ngắn) được cấp kèm theo sản phẩm qua các lỗ đã được khoan sẵn ở bên dưới tấm flashing chính tạo thành một vòng dây, làm tương tự cho cả 2 vị trí trái và phải. Dùng sợi dây dài luồn qua vòng dây tạo thanh từ sợi dây ngắn để buộc chặt tấm flashing vào các thanh mè bên dưới. (hình 5)



Bước 6

Sau khi ri-vê và dán keo silicon xong, đặt 2 viên ngói phía trên tấm flashing chính trở lại đúng vị trí ban đầu. (hình 6

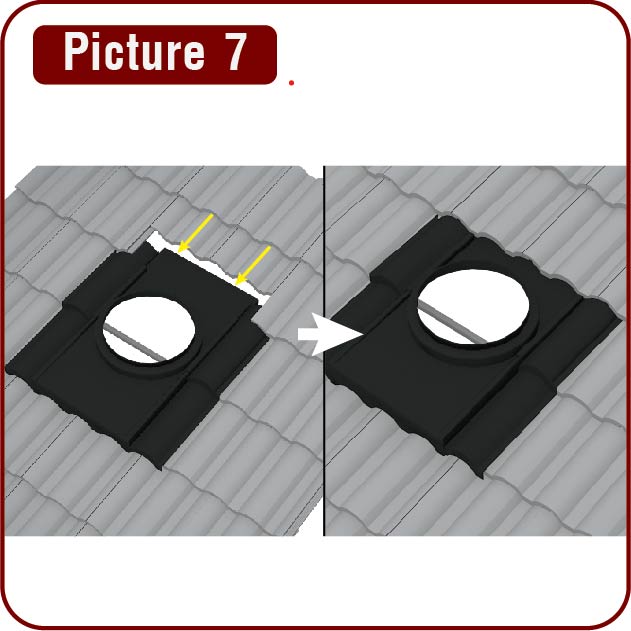

Bước 7

Cần chắc chắn rằng 2 viên ngói phía trên tấm flashing chính được kéo xuống đúng vị trí quy định.



Chú ý: nếu khi đặt lại các viên ngói mà chúng bị chênh so với những viên ngói khác còn lại thì cần cắt bỏ phần gờ đỡ trên các viên ngói này. (hình 7)

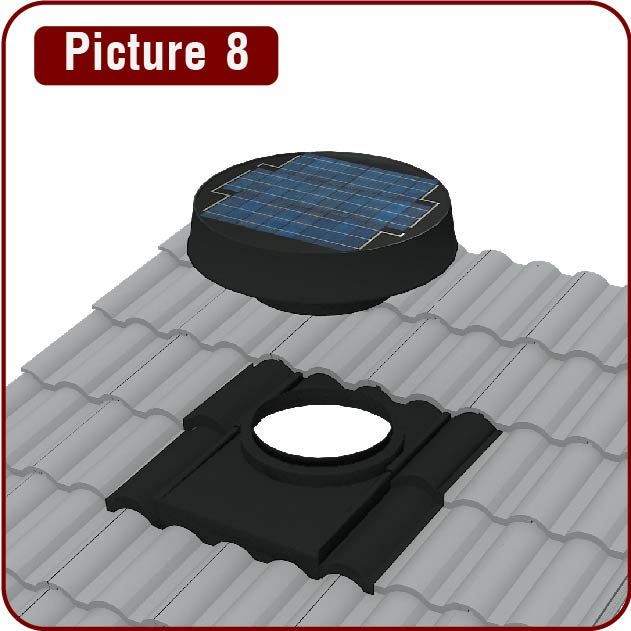

Bước 8

lắp thiết bị Zepher vào cổ của tấm flashing chính, Zepher phải đặt sao ăn khớp với phần lõm trên cổ tấm flashing.



Bước 9

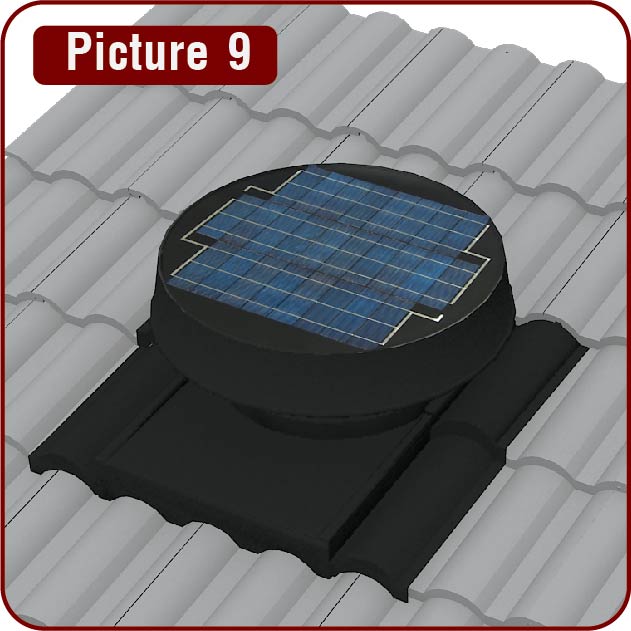

Khoan 3 lỗ khoảng 6mm (có thể phải điều chỉnh lỗ này nhỏ hơn vì 6mm lớn quá không thể dùng ri-vê được) xuyên qua phần cổ của Zepher và tấm flashing chính để ri-vê hoặc bắt vít. Và từ giờ, Zepher có thể bắt đầu hoạt động mà không cần phải bảo trì



Bước 10

Cuối cùng để hoàn tất việc lắp đặt, cần làm vệ sinh, dọn dẹp sạch mái. Các viên ngói bị vỡ do vô tình khi đi trên mái trong quá trình lắp đặt cần phải thay thế để tránh dột.



MỘT BỘ FLASHING KIỂU SÓNG BOLD ROLL - ROMAN BAO GỒM:

·        1 tấm flashing chính ở giữa

·        4 tấm flashing phụ nằm hai bên

·        8 cây ri-vê

·        4 sợi dây cột cáp

·        3 cây vít
