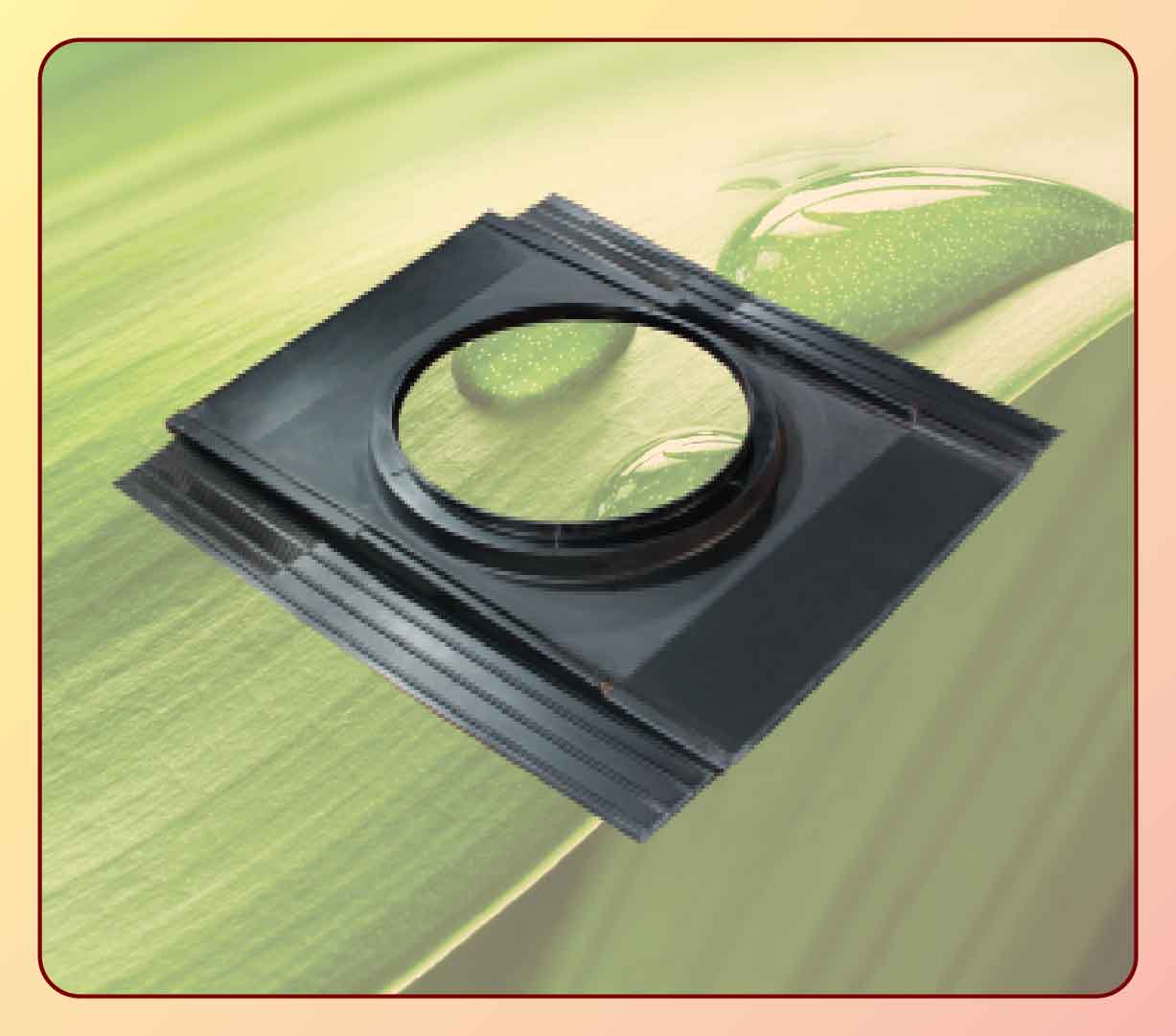

Tấm Flashing Đa Năng



HƯỚNG DẪN LẮP ĐẶT TẤM FLASHING ĐA NĂNG



Tấm flashing đa năng có thể sử dụng cho hầu hết các dang sóng ngói của cả ngói bê tông và ngói đất nung.

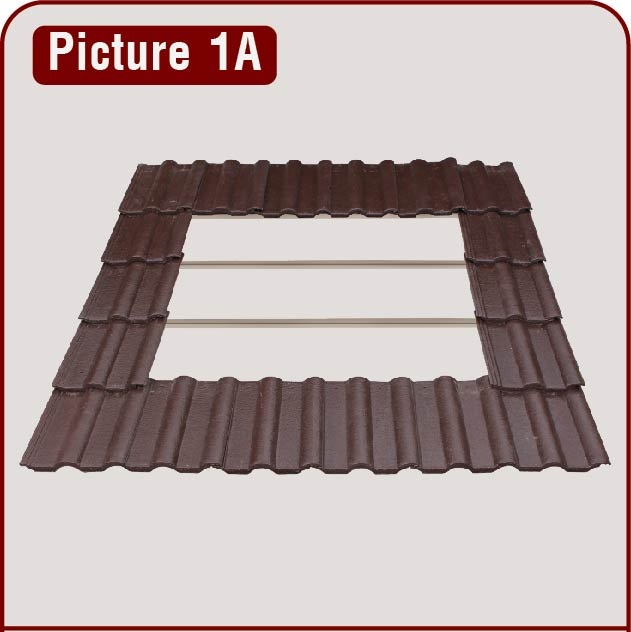

Bước 1A: Kiểu lợp thẳng hàng

Gỡ 12 viên ngói ở vị trí cần lắp đặt tấm flashing như hình bên.



Lưu ý: Để Zepher hoạt động hiệu quả, đặt Zepher ở trên mái vị trí càng cao càng tốt (thông thường từ hàng ngói thứ 3 tính từ đỉnh / nóc mái)hơi nghiêng về hướng Nam. Nên tránh các vị trí mà Zepher có thể bị che khuất ánh nắng. Gỡ bỏ các viên ngói ra sao cho nhìn thấy được các thanh mè bên dưới. (tại vị trí không có thanh rui) và có thể cắt bỏ bất cứ phần nào của trần mái như la phông, tấm cách nhiệt … gây cản trở việc thông gió khi Zepher hoạt động. Tuy nhiên không được cắt bỏ các kết cấu chịu lực của mái như rui, mè trong trường hợp không thể đặt Zepher ở vị trí nào có thể tránh được các kết cấu này. (hình 1A)

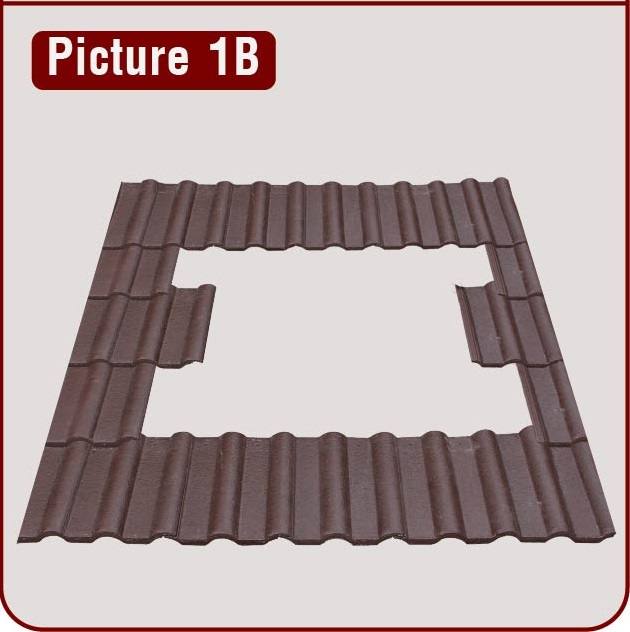

Bước 1B-1: Kiểu lợp so le

Gỡ 10 viên ngói ở vị trí cần lắp đặt tấm flashing như hình bên.



Lưu ý: Để Zepher hoạt động hiệu quả, đặt Zepher ở trên mái vị trí càng cao càng tốt (thông thường từ hàng ngói thứ 3 tính từ đỉnh / nóc mái)hơi nghiêng về hướng Nam. Nên tránh các vị trí mà Zepher có thể bị che khuất ánh nắng. Gỡ bỏ các viên ngói ra sao cho nhìn thấy được các thanh mè bên dưới. (tại vị trí không có thanh rui) và có thể cắt bỏ bất cứ phần nào của trần mái như la phông, tấm cách nhiệt … gây cản trở việc thông gió khi Zepher hoạt động. Tuy nhiên không được cắt bỏ các kết cấu chịu lực của mái như rui, mè trong trường hợp không thể đặt Zepher ở vị trí nào có thể tránh được các kết cấu này. (hình 1A)

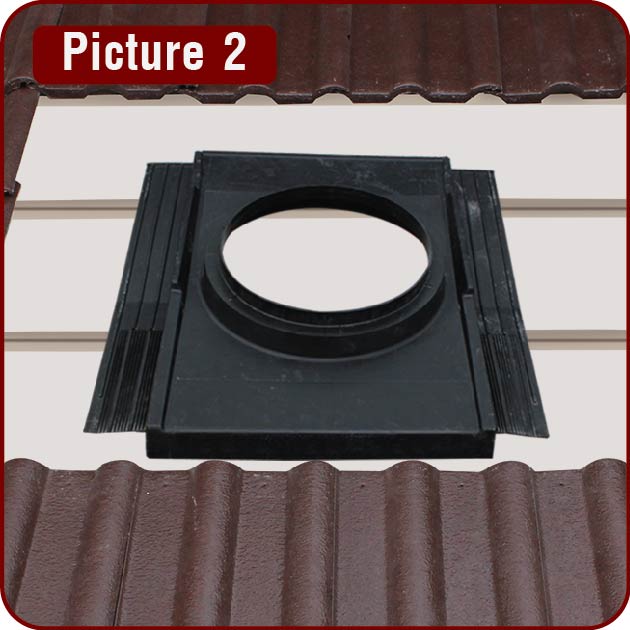

Bước 2

Đặt tấm flashing vào khoảng trống vữa gỡ ngói ra sao cho vị trí đặt tấm flashing phải nằm giữa các thanh rui và không vướng phải vật cản nào để không khí dể dàng lưu thông. (hình 2)

Lưu ý: Cần đặt một cạnh của tấm flashing ăn khớp các viên ngói nằm kề cùng 1 phía để hạn chế số ngói cần phải cắt, nếu cần, khi lợp các viên ngói nằm kề ở phía bên kia.

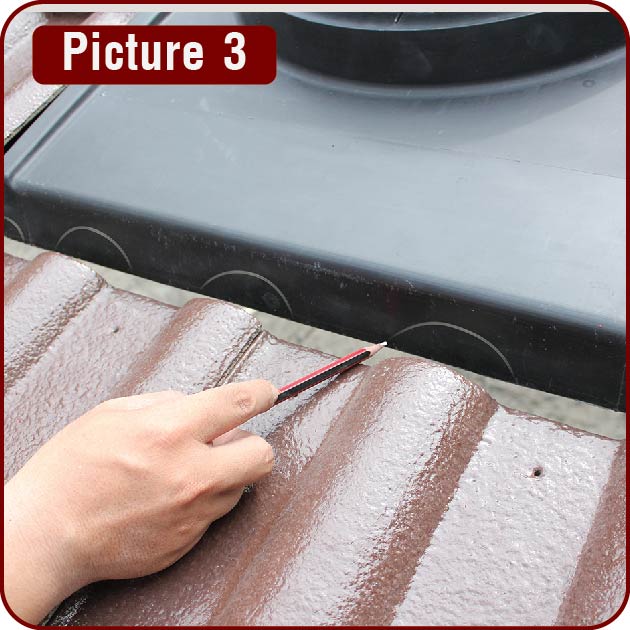

Bước 3

Khi đặt tấm flashing vào vị trí cần lắp đặt, nâng phần rìa trước tấm flashing tiếp giáp với mép sau của hàng ngói mà rìa tấm flashing sẽ đặt nằm lên lấy dấu vẽ đường sóng ngói. (hình 3)

Lưu ý: Để bề mặt của phần cạnh tấm flashing ngang với chỗ cao nhất của các viên ngói đằng trước. Áp dụng đối với cả ngói đất nung.

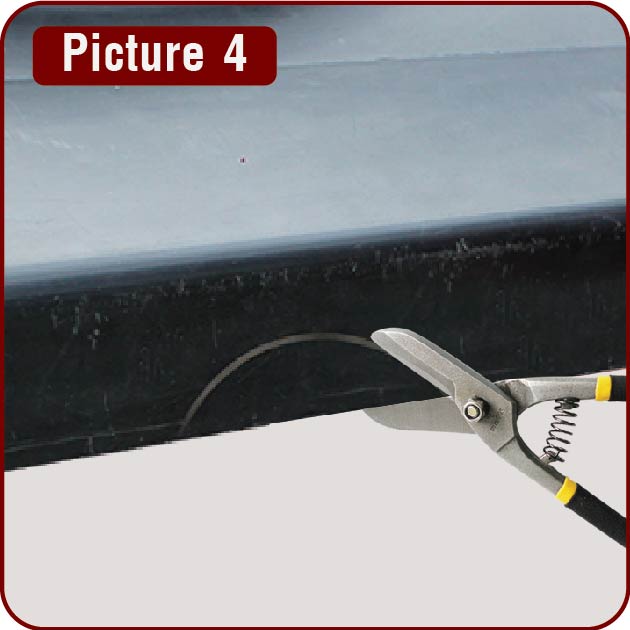

Bước 4

Dùng kềm cắt theo đường lấy dấu trên tấm flashing.

Sau khi cắt bỏ phần được đánh dấu theo hình sóng ngói của ngói đất nung hoặc ngói bê tông, nếu có phần nào bị cắt lớn hơn so với dạng sóng ngói thì cần chích lại bằng keo silicon trong. Chỉ nên sử dụng keo silicon màu đen đối vơi các mái ngói có màu tối hoặc màu đen. Không nên dùng keo silicon màu trắng cho bất kỳ loại mái nào. (hình 4)

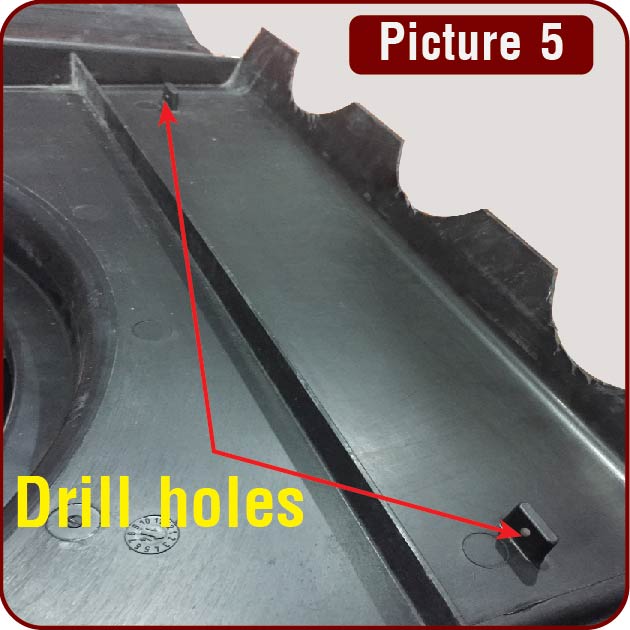

Bước 5

Khoan 1 hoặc 2 lỗ khoảng 6mm xuyên qua gờ móc vào mè viên ngói và phần rìa phía trước của tấm flashing để có thể buộc dây xuyên qua. (hình 5)

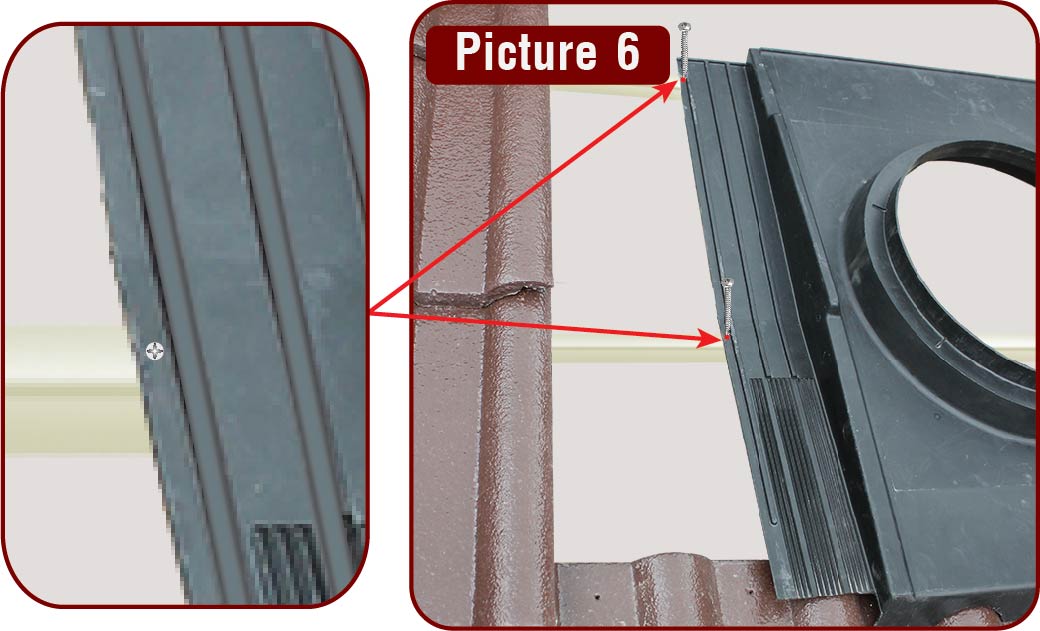

Bước 6

Đặt tấm flashing vào đúng vị trí sao cho mép trước của tấm flashing thẳng hàng với cạnh trước của 2 viên ngói 2 bên. Cố định tấm flashing với thanh mè ở giữa và phía trên với 4 đinh vít (được cấp kèm theo sản phẩm). Cần đảm bảo phần cạnh của tấm flashing không bị dốc ra ngoài để tránh nước mưa chảy vào bên trong mái. (hình 6)

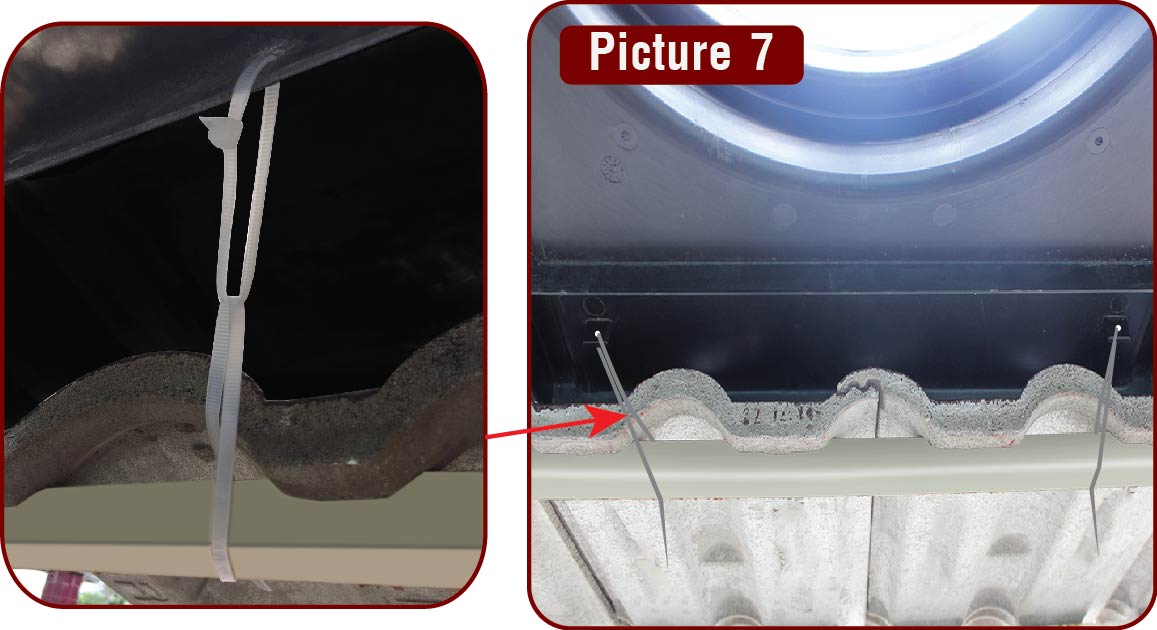

Bước 7

Luồng sợi dây xuyên qua các lỗ được khoan trên gờ đỡ nằm phía dưới tấm flashing và cột dính vào mè để cố định phần trước tấm flashing. (hình 7)

Lưu ý: không cột dây quá chặt để tránh làm phần trước của tấm flashing biến dạng. Buộc một sợi dây thành vòng trước để dễ cột hơn.



Bước 8

Khoan 1 lỗ khoảng 6mm ở mép của phần rìa tấm flashing tại vị trí sau cạnh sau của viên ngói nằm phía dưới tấm flashing. Sau đó luồn sợi dây qua lỗ vừa khoan và cột dính tấm flashing vào thanh mè. (hình 8)



Bước 9

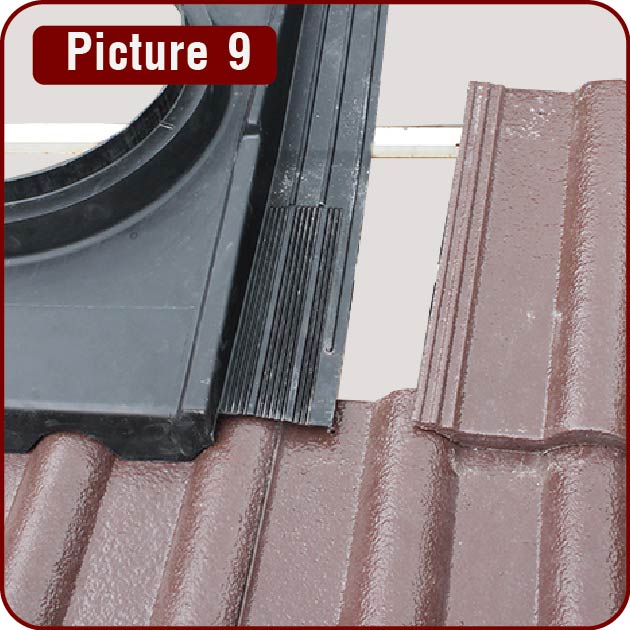

Tiếp tục đặt lại các viên ngói vào vị trí, nếu có thể (hình 9)



Bước 10

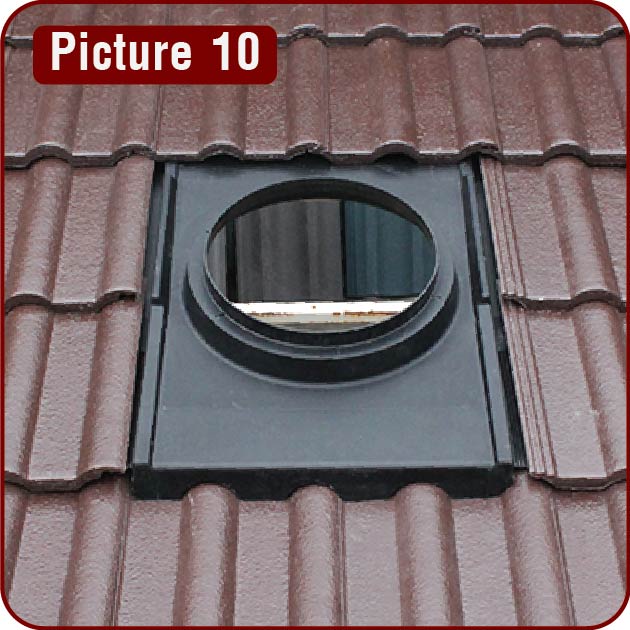

Tại vị trí nào không dùng được cả viên ngói để lợp lại thì đo kích thước và cắt viên ngói sao cho vừa với khoảng trống đó sao cho khoảng trống nhỏ giữa viên ngói và phần rìa tấm flashing càng nhỏ càng tốt (hình 10). Khi đã đặt các viên ở phần rìa tấm flashing xong thì đặt lại các viên ngói lên phần trên phía sau của tấm flashing.

Lưu ý: nếu viên ngói cắt không thể cố định ở vị trí lợp, cần sử dụng keo silicon “Blob” chít vào phần cuối viên ngói tại điểm chồng mí nhằm cố định nó, tránh cho viên ngói cắt bị trượt/ rơi ra.

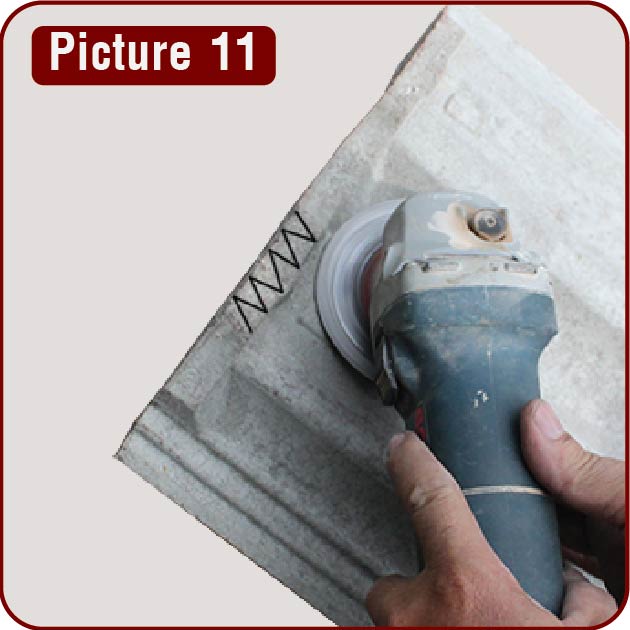

Bước 11

Để các viên ngói nằm ngay ngắn trên phần rìa tấm flashing, có thể cần cắt bỏ phần gờ móc vào mè của viên ngói (hình 11)



Bước 12

Để tránh 2 viên ngói nằm trên phần rìa tấm flashing bị nhô cao quá thì có thể bỏ đi gờ cản nước ở phía trước viên ngói khi đó sẽ cho phép viên ngói nằm sát nhau. (hình 12)



Bước 13

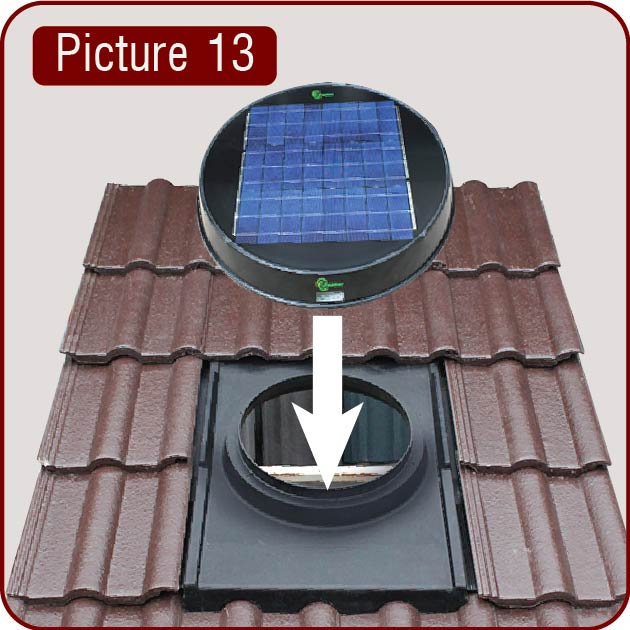

Đặt Zepher lên sao cho sao cho khớp với. phần cổ của tấm flashing trung tâm. (hình 13)

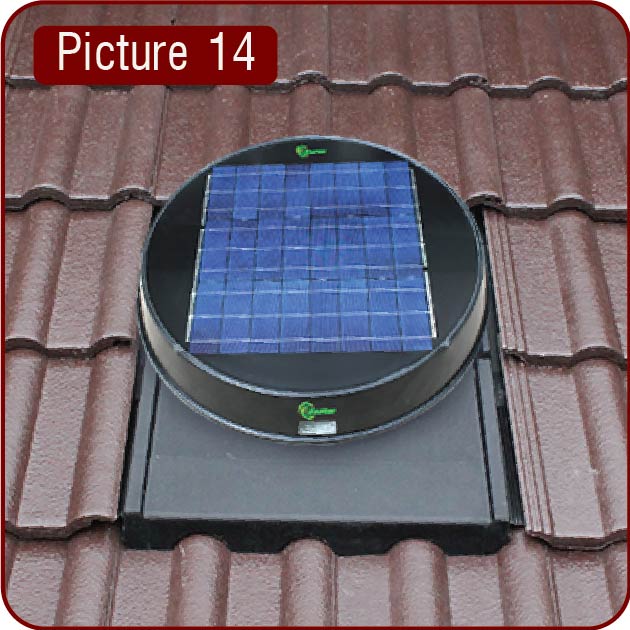

Bước 14

Để cố định Zepher trên flashing chuyên dụng cần khoan ba lỗ 3mm xuyên qua phần cổ của Zepher và flashing, sau đó dùng vít hoặc ri-vê để cố định Zepher. (hình 14)



Bước 15

Cuối cùng để hoàn tất việc lắp đặt, cần dọn dẹp sạch mái và lau sạch bề mặt tấm pin năng lượng mặt trời của thiết bị thông gió quang năng. Từ giờ thiết bị sẵn sàng hoạt động mà không cần phải bảo trì định kỳ.



BỘ FLASHING ĐA NĂNG BAO GỒM:

·                    1 Tấm Flashing đa năng

·                    8 Sợi dây

·                    7 Cây vít
